Установка снегоуборщика СМБ «НЕВА» на мотоблоки «НЕВА» МБ2 МультиАГРО достаточно проста и не занимает много времени. Однако у начинающих пользователей могут возникнуть сложности с установкой данного агрегата. В связи с этим мы подготовили небольшую наглядную инструкцию, которая позволит Вам быстрее освоить необходимые навыки.
Порядок действий

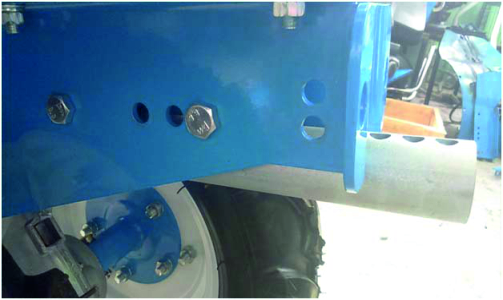

1. Необходимо ознакомиться с руководством по эксплуатации на снегоуборщик.2. Подготовить мотоблок «НЕВА» МБ2 МультиАГРО для установки снегоуборщика, а именно необходимо переустановить переднюю трубу для работы с навесным оборудованием как показано на рис.1. (на рисунке данное действие уже выполнено).

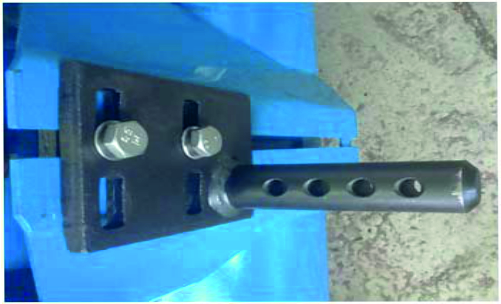

3. Установить кронштейн сцепки на снегоуборщик СМБ «НЕВА» с помощью двух болтов М10 и планки (не затягивая) как показано на рис.2.
Рис. 1
Рис. 2

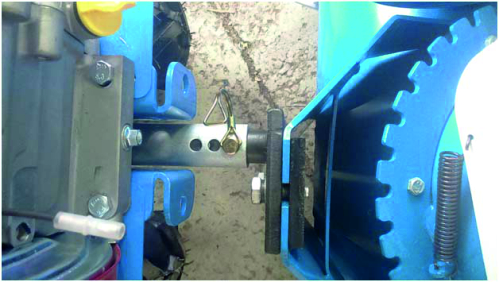

4. Установить снегоуборщик кронштейном в переднюю трубу мотоблока «НЕВА» МБ2 МультиАГРО как показано на рис.3.

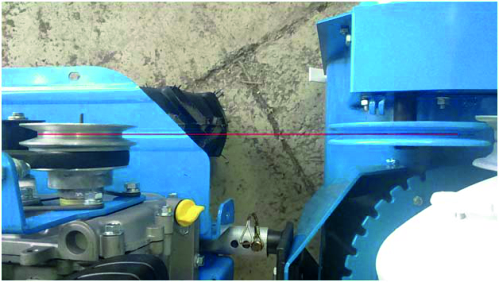

5. При помощи пазов на кронштейне сцепки необходимо отрегулировать соосность ручьев на шкивах снегоуборщика и мотоблока как показано на рис.4, и произвести затяжку двух болтов М10.
Рис. 3
Рис. 4

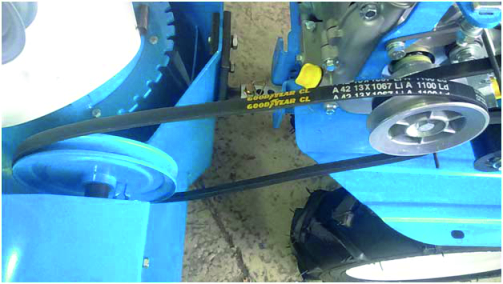

6. Установить приводной ремень снегоуборщика СМБ «НЕВА» как показано на рис.5.

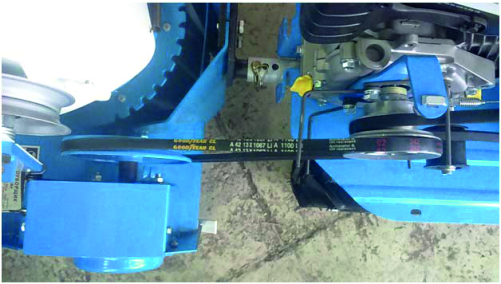

7. Установить ограничители ремня на двигатель мотоблока «НЕВА» МБ2 МультиАГРО как показано на рис.6.
Рис. 5
Рис. 6

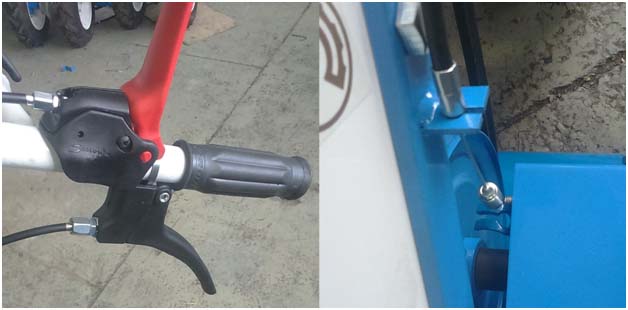

8. Установить трос с рукояткой рычага включения/отключения сцепления клиноременной передачи как показано на рис.7.
Рис. 7
